Againitys robusta ORC-system omvandlar värme till el
Patenterad turbin
Utveckling och produktion av ORC-systemet sker i Againitys egna lokaler i Norrköping. ORC-systemets kärnkomponent är en innovativ ångturbin som är utvecklad och patenterad av Againity.
ORC-tekniken
ORC-systemet (Organic Rankine Cycle) bygger på den sedan länge kända ORC-tekniken där en turbin sätts i rörelse från trycket av en het gas. Arbetsmediet är organiskt och tillåter ett brett spektrum av olika temperaturer.
Elektricitet från värme
Againity har sedan 2013 utvecklat och installerat ORC-turbiner. För att driva ORC-turbinen behövs någon form av värme, värmekällan kan exempelvis vara:
ORC-tekniken
Tekniken innefattar en turbin som
sätts i rörelse med hjälp utav trycket från ett organiskt arbetsmedium.
Den roterande turbinen driver sedan en generator som producerar elektricitet. Arbetsmediumet värms upp i förångaren med hjälp
av hetvatten eller annan värmekälla över 80°C. Efter turbinen kyls gasen ner i systemets kondensor varpå
värmen överförs till antingen ett fjärrvärmenät, lokalt värmenät eller kylkrets med kylfläktar eller kylvatten.
Verkningsgraden hos ORC-systemet beror på temperaturskillnaden mellan systemets ”varma” och ”kalla” sida. Den varma sidan motsvarar värmekällan som systemet kopplas till. Den kalla sidan är det medium som kylsystemet ansluts till, vilket kan vara utomhusluften, ett näraliggande vattendrag, eller ett fjärr-/närvärmenät för bostadshus, hotell, sjukhus eller industrier. Totalverkningsgraden på systemet har uppmätts till 99,5% vilket innebär att så gott som all värme som går in i systemet kan nyttiggöras i form av antingen el eller varmvatten.
Tack vara vår patenterade turbins unika design samt få rörliga delar i systemet får vi ett robust system som minimerar behovet av service och underhåll.
Modulbaserade ORC-system
Againitys ORC-system byggs från 50 upp till 10000 kWe
och kan installeras parallellt för större effekter.
Installerad effekt anpassas för respektive kundcase och modellerna nedan utgör endast exempel på olika effektstorlekar och dess dimensioner. ORC-systemen levereras förmonterade och redo för anslutning av hetvatten/ånga och kylvatten. Againity kan även erbjuda leveranser med ORC-systemet i kombination med hetvattenpanna, avgasvärmeväxlare, kylfläktar och annan kringutrustning vid behov. Måtten är ungefärliga och anpassas vid byggnation utefter varje ORC-systems tekniska förutsättningar.

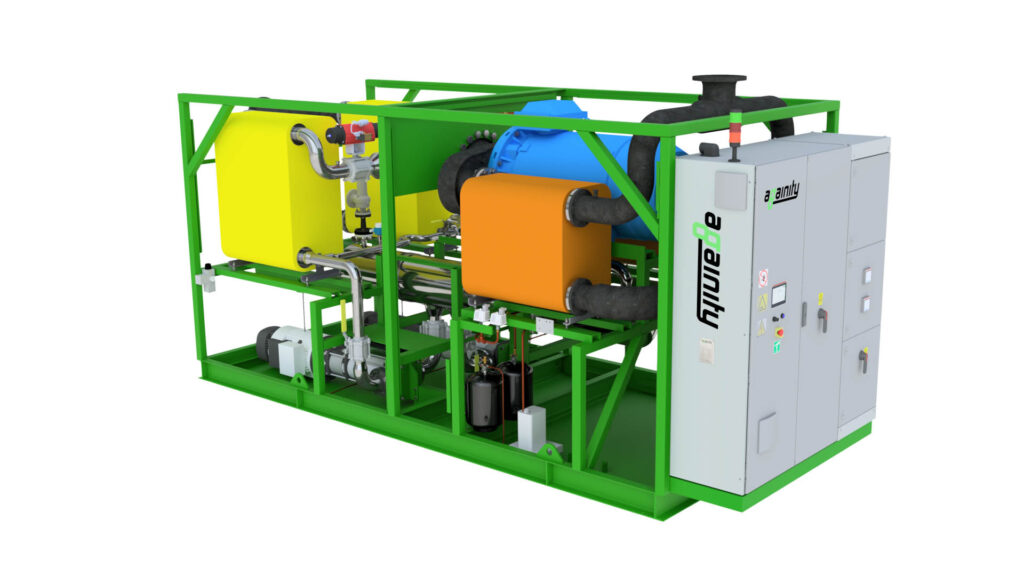

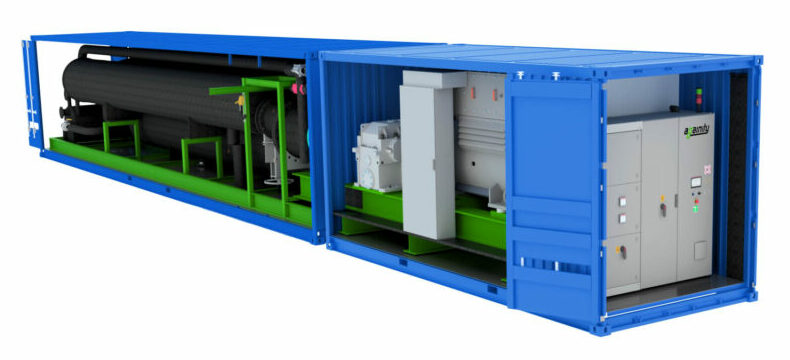

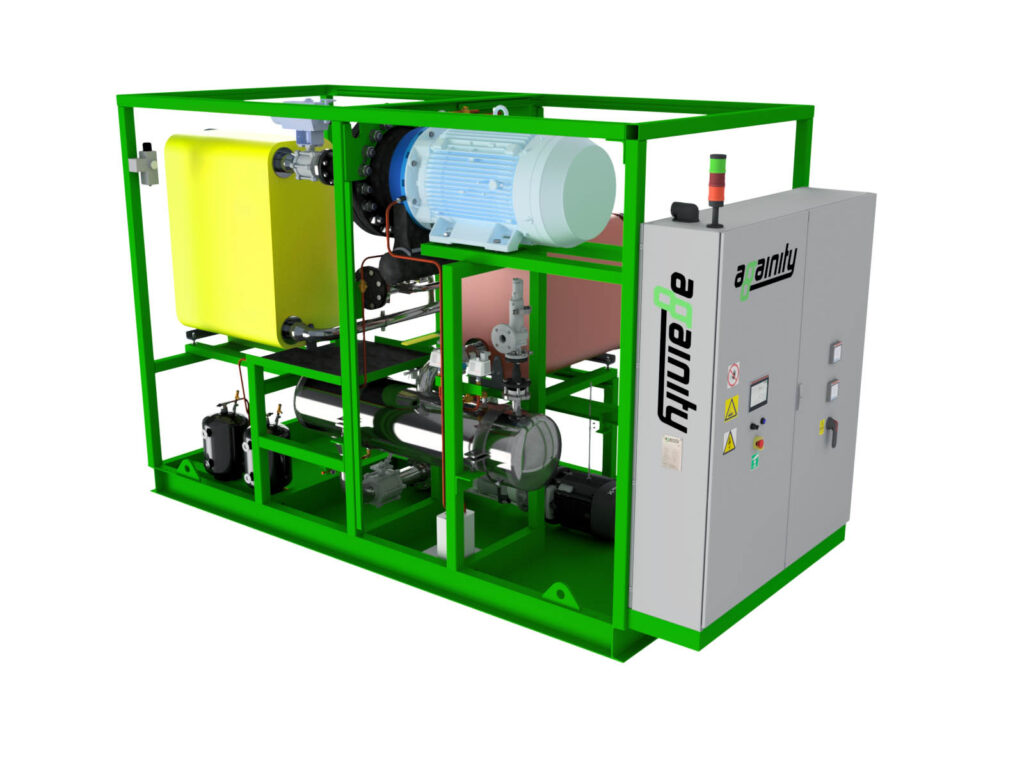

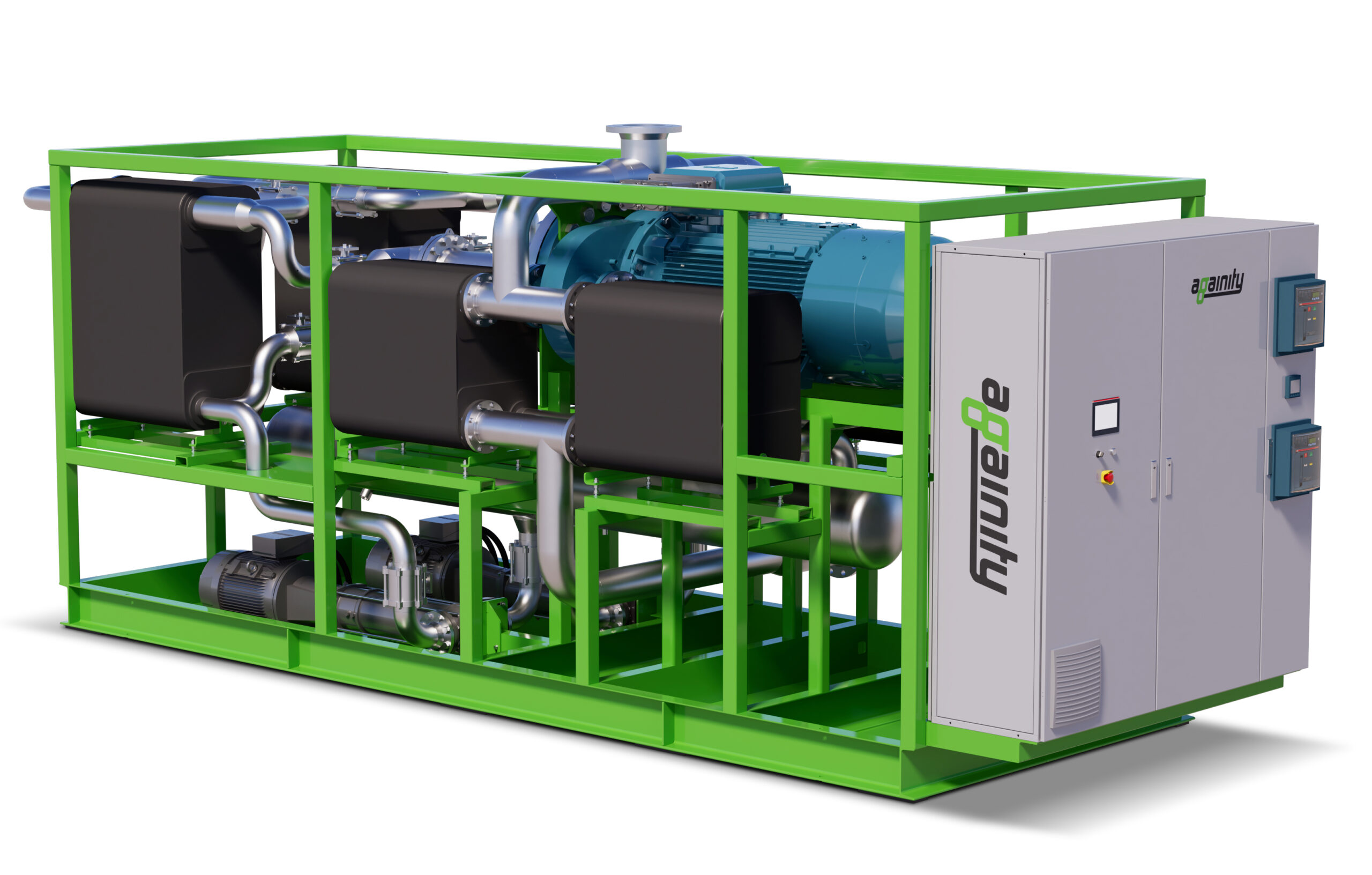

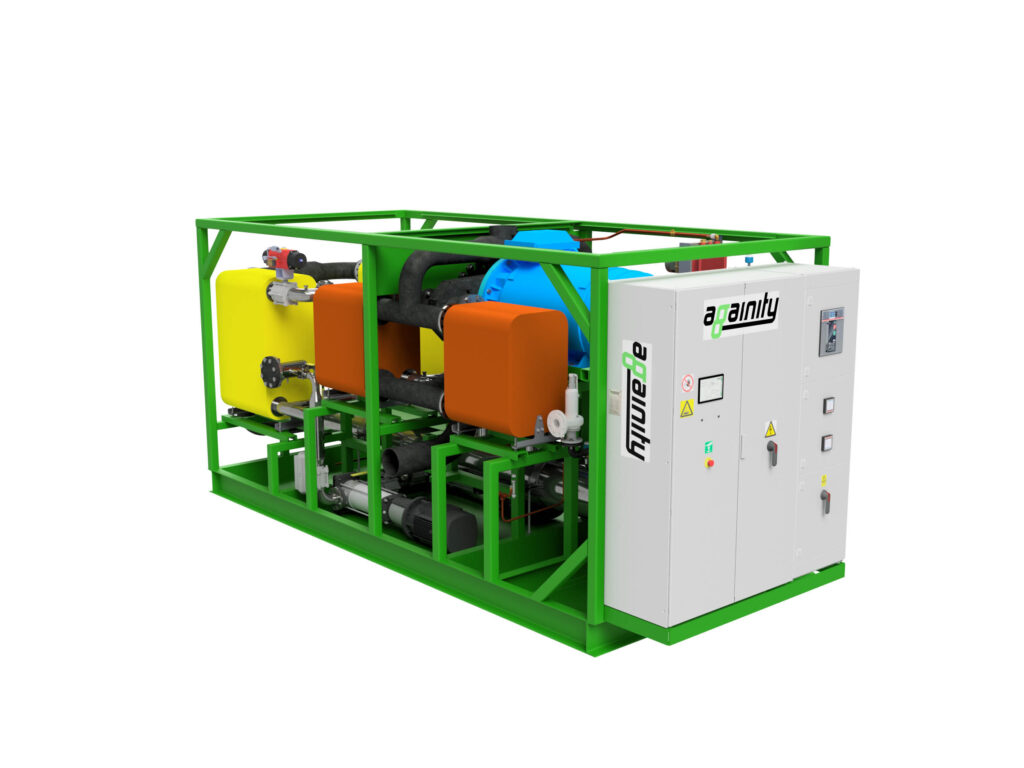

| Modell | AT100 | AT200 | AT500 | AT10000 |
|---|---|---|---|---|
 |  |  |  | |
| Installerad kapacitet: | 50–132 kWe | 200–355 kWe | 200–900 kWe | 10 000 kWe |
| Storlek1 (LxBxH): | 4,2 x 1,7 x 2,5 m | 5,5 x 2,2 x 2,5 m | 6,1 x 2,2 x 2,5 m | 23 x 3,4 x 3,4 m |
| Frekvens: | 50–60 Hz | 50–60 Hz | 50–60 Hz | 50–60 Hz |
| Vikt: | 5 ton | 9 ton | 12 ton | 130 ton |
| Volt2: | 380–415 V | 380–415 V | 380–415 V | 10,7 kV |
1) Måtten är ungefärliga och anpassas vid byggnation utefter varje ORC-systems tekniska förutsättningar.
2) Annan spänning finns tillgänglig vid förfrågan.
